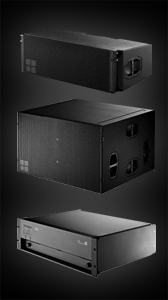

Q серия звуковых элементов d&b audiotechnik работает по принципу Линейного Массива. Все элементы массива разработаны для обеспечения максимальной производительности. Вместе с тем, как все гениальное - просто, так и прост в использовании конечным потребителем линейный массив Q-серии. Большинсто настроек сделаны заранее на производсте для легкости и быстроты адаптации этого звукового комплекса к любому залу с помощью микшерного пульта или на усилителе D-12. Акустическая характеристика помещения не зависит от производительности звукового комплекта, так как d&b audiotechnik считают, что передача характеристик грамотно собранного линейного массива должна быть полностью линейна. Поэтому звуковые системы от d&b всегда нейтральны по характеристикам звучания, что дает полную свободу звукорежиссеру да самовыражения. В столь высоком классе звуковой аппаратуры Q серия выделяется своей эргономикой: минимальные размеры колонок не мешают выдавать максимальные технические характеристики. Этот линейный массив собирают из широкополосных систем Q1, Q7 и субвуферов Q-SUB.
Пассивная двухполосная колонка Q1 выступает основой линейного массива, создающей область постоянной направленности звука с горизонтальным углом в 75 градусов и содержащей два 10” НЧ-драйвера и один 1,3” компрессионный ВЧ-драйвер с рупором, создающий цилиндрическую волну. Вертикальная диаграмма направленности в области верхних частот позволяет вешать громкоговорители Q1 в вертикальные колонны с необходимой кривизной. Конфигурация данного линейного массива может состоять из двух-трех громкоговорителей с вертикальной диаграммой и до 20 топов в общей конструкции необходимой формы.

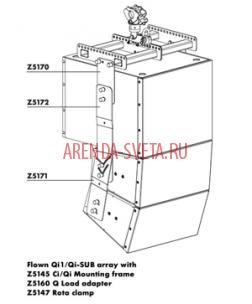

Громкоговорители Q1 собирают в единую систему с субвуферами Q-SUB, которые можно крепить в самом верху массива (при подвесе на лебедки) или ставить отдельной колонной на сцене. Вертикальный массив из громкоговорителей Q1 воспроизводит звуковой фронт, точно повторяющий по форме изгиб самого массива. При проектировании массива в помещении прежде всего следует рассматривать параметры настройки вертикальной формы массива. Именно от этого зависит равномерное распределение уровня звукового потока.
Питание на три Q1 мощностью 400 Вт каждый подается от одного канала усилителя D12, специально созданного компанией d&b audiotechnik для линейных массивов серии Q.
Усилитель-контроллер D12 имеет два канала мощностью по 1200 Вт при нагрузке 4 Ом. В контроллере усилителя зашиты предустановки для всех выпускаемых компанией d&b audiotechnik громкоговорителей. А для субвуферов предусмотрен режим обратной связи Sense Drive.
Для проектирования линейного массива на основе Q1 можно использовать небольшую компьютерную программу. Фирменное программное обеспечение позволяет максимально быстро и безошибочно сконфигурировать систему и рассчитать задержки. Программа позволяет рассчитать распределение уровня звукового потока для двух диапазонов частот в различных областях аудитории, а также физические параметры линейного массива, начиная от углов наклона и весовых нагрузок громкоговорителей и заканчивая рекомендациями по частотной коррекции для отдельных его частей. Программа выдает настолько точный результат, что после сборки система требует минимума коррекции и настройки. Управлять звуком очень легко.
В корпусе Q1 выпускается широкополосный громкоговоритель Q7. Отличается он абсолютно другим рупором с возможностью установки его как в горизонтальном, так и в вертикальном положении, и диаграммой направленности. Акустическая система Q7 используется совместно с субвуфером Q-SUB в виде обычного стека или применяется в качестве громкоговорителя ближней зоны в линейном массиве, собранном на основе громкоговорителей Q1. В последнем случае Q7 подвешивается в самой нижней части массива.
Специально для линейного массива на основе Q1 разработаны универсальные монтажные элементы. Кабинеты легкие, приблизительно по 22 кг. Установить массив до 300 кг можно практически в любом зале, причем без использования дополнительных лебедок или металлических конструкций. За счет высокого качества звука, вплоть до максимальных режимов, на площадке можно обходиться вдвое меньшей мощностью, не боясь ущерба по звуковому давлению. Системы очень компактны, что упрощает транспортировку и монтаж/демонтаж оборудования. Менимум коммутации. Благодаря простой и тщательнейшим образом продуманной системе подвеса этот линейный массив без особых усилий может собрать даже один человек. Одним словом, в профессиональном прокате аппарутры эта система эффективна и проста.
Аренда линейного массива d&b audiotechnik - гарантия идеального звука на каждом концерте, на любой площадке, в любых условиях работы. Q серию арендуют для ситуаций с использованием многочисленных открытых микрофонов, где необходимо значительное усиление, для речи и музыки, в театре, на презентациях, различных трансляциях и оркестровых выступлений.
Линейный массив Q-серии d&b audiotechnik берут в аренду как:
- мобильный комплект для конференций
- мобильный комплект для музыкантов
- кафе, бары, ресторан
- танцевальные ночные клубы, дискотеки
- концертные площадки
- театральные залы
- открытые площадки
Аренда акустических систем Q1 — это аренда звуковых систем пассивных двухполосных с двумя диполярно расположенными 10-дюймовыми НЧ-динамиками и компрессионным ВЧ-динамиком 1,3 дюйма, нагруженным на тороидальный волновод. Горизонтальный угол диаграммы направленности 75° остается постоянным до 400 Гц, а вертикальный угол 15° позволяет использовать модель Q1 для построения вертикальных массивов, создающих когерентный волновой фронт нужной формы. Встроенные элементы крепления и акустический дизайн позволяют собирать вертикальные массивы до 20 громкоговорителей. Угол между соседними кабинетами варьируется от 0° до 14 с шагом в 1°.Таким образом, кабинеты Q1 могут использоваться в вертикальных конфигурациях, начиная с двух АС с суммарным углом раскрыва от 15° до 30°. Кабинет Q1 изготавливается из корабельной фанеры, имеет две встроенные ручки и покрытие, устойчивое к внешним воздействиям. Передняя панель АС защищена жесткой металлической сеткой со сменным покрытием из акустически прозрачного пеноматериала. На задней панели расположены два разъема EP5 или NL4, соединенных параллельно.
Аренда субвуферов Q-SUB — это аренда сабов с низкой компрессией, оснащенных фазоинвертором и длинноходным 18-дюймовым динамиком. Сабвуфер поддерживает технологию d&b SenseDrive, доступную при работе от усилителя D12. Модель Q-SUB механически совместима с моделями Q1 и Q7; десять гнезд на передней решетке и боковых панелях для аксессуаров Q-серии позволяют использовать эту модель в различных сочетаниях в подвесном или наземном варианте. Кабинет Q-SUB изготавливается из корабельной фанеры и имеет покрытие, устойчивое к внешним воздействиям, а также две ручки, четыре сверхпрочных колеса и гнездо с резьбой M20 для установки штанги на верхней панели. Передняя панель АС защищена жесткой металлической сеткой со сменным покрытием из акустически прозрачного пеноматериала. На задней панели расположены два разъема EP5 или NL4, соединенных параллельно. Две направляющие планки защищают дно кабинета от царапин, а при установке нескольких систем друг на друга они вставляются в пазы соответствующей формы на верхней панели и фиксируют положение. Также предусмотрены фиксаторы, с помощью которых крепится опциональная крышка для транспортировки.
